攪拌器的功能概括的說是提供攪拌過程所需要的能量和適宜的流動狀態,以達到攪拌過程的目的。而攪拌即可以實現液….液混合、固…液懸浮、氣…液或液…液分散等,又往往是完成了其它單元操作如傳熱、吸收、萃取、溶解、結晶等以及化學反應過程。
本公司生產12大類約119種攪拌器,從常見的包括已有的HB5標準、SB90標準的各種復雜形式或特殊用途的攪拌器,廣泛應用在化工、醫療、食品等行業不同介質、不同粘度的攪拌之用。我公司也可以根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或用途的攪拌器。

序號	攪拌器型式	常用尺寸	常用運轉條件及粘度范圍	流動狀態	適用范圍	備注
73、74、75、76、77、78	TXL、TWL、TVL、TXR、TWR、TVR	DJ/D=0.2～0.5 S/DJ=1 Z=3	μ＜2000cp n=100～ 500rpm V=3～15m/s	典型的軸流型攪拌器,高排液量、循環速度高，剪切力小。采用擋板或?qū)Я魍矂t軸向循環更強。循環能力強，功能消耗低。	很適合低粘度大容量均相、混合。還有低粘度液的傳熱、反應、固液比小的懸浮、溶解。	最高轉速可達1750rpm，高最v=25m/s。轉速在500rpm以下適用介質粘度可到50000cp。
79、80、81、82、83、84	SXL、SWL、SVL、SXR、SWR、SVR	DJ/D=0.2～0.5 S/DJ=1 Z=4		流型與攪拌狀態與三葉相同，但在相同條件下可輸入更大些的攪拌功率。	很適合低粘度大容量均相、混合。還有低粘度液的傳熱、反應、固液比小的懸浮、溶解。

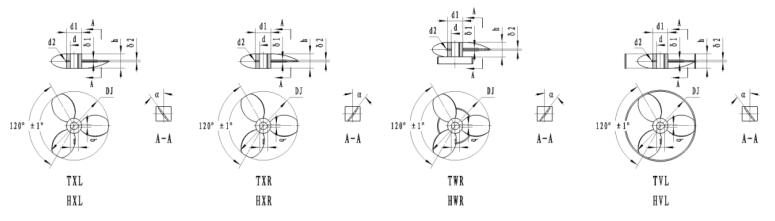

三葉推進式攪拌器
73、三葉左旋推進式TXL             74、三葉左旋穩定環推進式TWL
75、三葉左旋導流筒推進式TVL       76、三葉右旋推進式TXR
77、三葉右旋穩定環推進式TWR      78、三葉右旋導流筒推進式TVR

推進式攪拌器主要尺寸

D_J	d	d₁	d₂	α	h	鍵槽		N/n≤	δ₁	δ₂	重量
D_J	d	d₁	d₂	α	h	b	t	N/n≤	不銹鋼/碳鋼
150	25 30	60	M12	49°2′	45	8 8	28.3 33.3	0.005	12/10	6/5	1.32/1.25 1.23/1.16
200	30 35	60	M12	43°18′	55	8 10	33.3 38.3	0.008	12/10	6/5	2.12/1.93 2.01/1.81
250	35 40	80	M12	41°20′	60	10 12	38.3 43.3	0.01	12/10	6/5	3.23/2.93 3.09/2.79
300	35 40 45	80	M12	39°57′	65	10 12 14	38.3 43.3 48.8	0.015	12/12	7/6	5.38/5.23 4.9/4.75 4.75/4.5
400	45 50 55	90	M16	38°9′	85	14 14 16	48.8 53.8 59.3	0.031	14/14	8/8	10/10 9.77/9.77 9.49/9.49
500	55 60 65	110	M16	37°1′	105	16 18 18	59.3 64.4 69.4	0.062	18/18	10/10	20.43/20.43 20.05/20.05 19.65/19.65
600	60 65 70	110	M20	34°15′	125	18 18 20	64.4 69.4 74.9	0.1	20/22	10/12	27.95/30.3 27.4/29.81 26.94/29.28
700	70 75 80	140	M20	32°9′	150	20 20 22	74.9 79.4 85.4	0.15	22/22	12/12	40.78/40.78 40.11/40.11 39.38/39.38
850	80 90 100	160	M20	30°36′	160	22 25 28	85.4 95.4 106.4	0.176	24/25	14/14	64/72
950	80 90 100	160	M20	27°53′	160	22 25 28	85.4 95.4 106.4	0.22	25/28	15/15	91/102
1200	100 110	160	M20	22°43′	160	28 28	106.4 116.4	0.35			121/135
1500	110 120	180	M24	20°39′	180	28 32	116.4 127.4	0.41			190/211
1800	120 130	200	M24	19°14′	200	32 32	127.4 137.4	0.58			245/271
2000	130 140 150	220	M30	19°4′	220	32 36 36	137.4 148.4 158.4	0.8			316/345

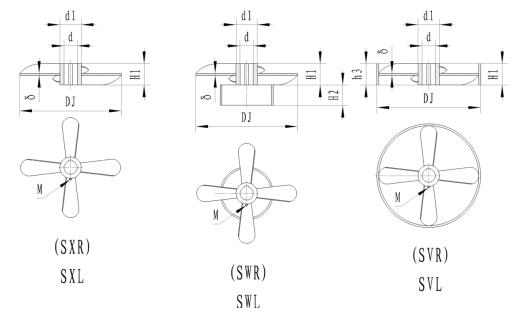

四葉推進式攪拌器
79、四葉左旋推進式SXL            80、四葉左旋穩定環推進式SWL
81、四葉左旋導流筒推進式SVL      82、四葉右旋推進式SXR
83、四葉右旋穩定環推進式SWR      84、四葉右旋導流筒推進式SVR

推進式攪拌器主要尺寸表

D_J	d	d₁	h₁	h₂	h₃	D₂	M	δ		重量
D_J	d	d₁	h₁	h₂	h₃	D₂	M	不銹鋼	碳鋼	不銹鋼	碳鋼
200	30	60	55	50	50	135	10	5	6	1.65	1.81
220	35	70	55	50	50	150	10	5	6	2.21	2.39
250	40	75	60	60	60	170	10	5	6	2.73	2.97
280	40	75	65	60	60	190	10	5	6	3.23	3.54
320	45	80	75	70	70	215	10	6	8	4.54	5.35
360	50	85	85	80	80	240	10	6	8	5.61	6.62
400	55	90	95	90	90	270	12	6	8	7.09	8.43
450	60	100	100	95	95	300	12	8	10	11.03	12.74
500	65	105	105	100	100	335	12	8	10	13.10	15.15
560	70	110	115	110	100	375	12	10	12	17.90	20.36
630	75	120	130	120	120	420	12	12	12	22.74	25.77
710	80	130	140	130	130	475	16	12	14	32.81	36.51
800	85	140	150	140	140	535	16	14	14	41.48	46.29
900	90	150	155	150	140	600	16	14	16	58.55	64.63
1000	95	155	155	150	140	670	16	14	16	70.41	78.01
1120	100	160	160	150	150	750	20	14	16	87.59	97.38
1250	110	180	160	150	150	840	20	16	18	126.97	139.73
1400	120	190	180	170	170	940	20	16	18	152.55	167.70
1600	130	200	200	190	190	1070	20	16	18	158.36	218.39
1800	140	210	210	200	200	1200	20	18	20	275.88	301.28
2000	150	220	220	210	210	1340	20	18	20	338.87	370.49
